マースウインテック製のビルバリSB-20シリーズに対応したビルバリ制御基板です。
二千円札を使う場合はこちらの基板で可能なはず…
（二千円札に対応したビルバリが無いのと、二千円札持ってないわ）

---

SB-20　ビルバリ制御基板	対応ビルバリ
	1金種：SB-20-P1 3金種：SB-20-PR 3金種：SB-20-P3 未確認(おそらく動く) 2金種：SB-20-P2 4金種：SB-20-P4
	機能制限版 （出力は千円単位のみ） 1金種：SB-20-P1 3金種：SB-20-P3



2024/10/24からヤマト運輸やアマゾン、東京電力を名乗る詐欺メールがヤフーのアドレスへ届いています。
中古機相場.comに登録したメールアドレスのみ、詐欺メールが来ています。
もし他のサイトで同じメールアドレスやパスワードを設定している場合は、メアドやパスワード変更なども必要かもです。
皆様もご注意くださいませ。

すっかり存在を忘れていたブログでございます。
ホームページのトップでごちゃごちゃ記載してましたが、詳細はブログに書けばいいのでございます。

部材手配のしやすさ、入手性、作りやすさ、購入者さんへ発送のしやすさなどの条件がある程度そろったので玉上げ機の設計再始動です。

当初は400玉/分にて設計していたものですが高さ80cm以上となると負荷がかかりすぎて半分のスペックになってしまっていました。
実機手前の上皿まで（循環加工と同じ高さまで）なら200玉/分は超えるが、基本は実機裏側の上部補給タンクまで玉上げです。

また使用するモーターの発熱がヤバく触れないくらいの熱さになるのでスペックダウンさせました。
現状で180玉/分で発熱も落ち着いているので180玉/分を最低スペックとしようと思います。

大当たり時は能力不足になるのでもう少し改良が必要。

販売価格は2万円～2.5万くらいを考えていますが「製造しやすい構造」、かつ、トラブル時に「購入者さんがメンテしやすい構造をいかに構築出来るか」などでまだまだ変わると思います。
需要はゼロではないけれど多くはないな…量産効果を出せないわ(T_T)

あたおかな方々でした。
評価を見ても悪いなどがない（評価を付けていない）場合もあります。
ヤフオクはトップページ検索から「条件指定」でID検索可能。

---

ヤフオク表示名　きろぽっぽ　「支払いしない」
当方の取引時に落札のみで総合評価30、良い36・普通0・悪い6、85.7％
他の方にも支払期限内に支払いしないなどを繰り返している。

---

ヤフオクID oyiyk56399?　表示名 ヤマノクチコウイチ
即落後に手続きが開始されなかったのでメッセージと評価「どちらでもない」より連絡。
連絡した当日の夜には支払い手続きが完了していたのと、（忙しい時期なのでうっかり忘れた可能性がゼロではないので）連絡後に問題なければ取引完了後に「良い」に戻そうと思っていた。
しかし受取完了後、当方へ「どちらでもない」の報復評価あり。取引メッセージでも報復評価を認めておりあたおかと認定。
〒49013** 愛知県 **** ****

---

ヤフオクID yasuo4589 　表示名 yasuo
取引開始の手続きすらせずメッセージにも返答なし。直近で他にも取引しているようなので病気等ではなく他で同様の安いものを見つけてこちらの取引は放置したと推測。

---

メルカリID
MT
購入時の挨拶メッセージありだったが支払い無し

---

ラクマID
かむい
東京都
全体的に評価が悪いので様子見していましたが、予想通りメッセージ無しで支払いもせず終了。
他の方の評価を見ると過去から今までメッセージも無く取引が終わったり、支払いしなかったりと同じようなことをしており、一向に改善されていないのでこの人の特性と思われる。

---

ヤフオクID ku_ro1991 表示名 kurokuro→ジンライム
かなり自己中心的、正常動作品を言いがかり（嘘をついて）返品してくる、送料差額を着服された。
〒490-13**　愛知県 稲沢市
伊藤 **

---

ヤフオクID　（同一人物）
vyvuy05140 （Ren)
fthxhxsj　（僕アンパンマン）
sopez15023　（ネコ）

ラクマID
レン
haniq （アカウント削除済み）

説明文を読まない、支払いしない、嫌がらせをしてくる
〒895-003*　⿅児島県 薩摩川内市 勝*町 ***5-*
〒895-001*　⿅児島県 薩摩川内市 宮*町 *8**-*
染川 **

---

他にもあるので追加予定

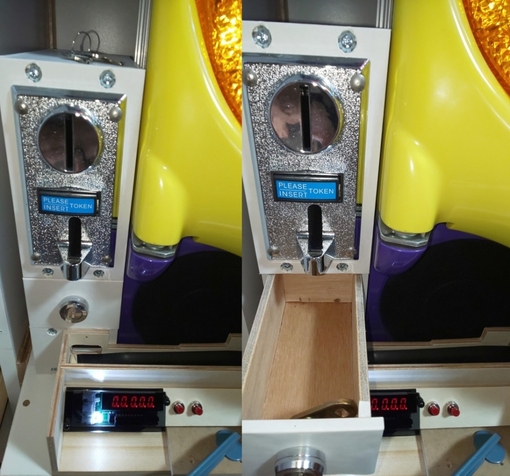

サンド型各台計数システムの幅を出来るだけ小さくという購入者さんからの依頼で80mm幅のものを作りました。
鍵付きでコインはコインケースに貯まるタイプです。

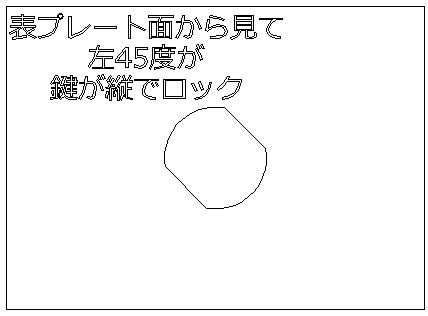

ただし、オークションで購入した鍵は未使用だったけれど仕様が古いみたいで取り付け穴を斜め45度で開けないと鍵を締めた状態で鍵が真っ直ぐ縦にならん。
メーカーの仕様書で取り付け穴は縦になってるので最初はそのまま穴を開けたら鍵が斜めになるんだわ。マジか…。



玉受けは初期バージョンと同じ物を製作。
玉受けに持ち玉カウンターとスイッチを取り付けしています。サンド側と玉受け側はコネクタで簡単に接続出来るようにはしていますがサンド型からの配線接続という作業が購入者さん側で発生してしまうので、今後のサンド型は試作サンドと同じく持ち玉カウンターとスイッチをサンド本体に装着したいと思う。
製作工程は増えてしまいますがサンドに装着する事で購入者さんでの作業が1工程無くなるので、さらに簡単設置になります。

我が家は非循環派。各台計数システムを組み込み、玉上げ機も実装してホールのような完全循環を確立。
コインセレクターやメダルも使っているのでゲームセンターのようでもあります。
当然、玉貸し機能付きCRアダプターを使っているのですが、アムテックスのルピナスハート枠で「玉貸」ボタンの反応が悪く、かなりチカラを入れて押さないと反応しなかったりしていてちょっとストレスになるのでスイッチを交換してみた。
扉の上皿や下皿などをバラして、スイッチ付け替えて、組み立て直し。
↑まだバラし途中。

組み立て直しまで・・・約3時間かかりました。
おかげで玉貸スイッチは調子よく反応するようになりました。

純正のスイッチ高さは約0.5～0.7ｍｍのタクトスイッチ、でも手持ちが1ｍｍの物しか持ってなかったので1ｍｍのものを取り付け。
基板からスイッチが取れなかったのでスイッチの足をぶった切って取り外し。

わずかにスイッチ高さが変わった影響でオレンジ色のスイッチが押しっぱなし状態になるので、オレンジ色の部材をちょっとだけ削って高さを調節。

スイッチの種類が違うので「玉貸」「返却」ボタンの押した感覚は違いますが反応が直ったので良しとする。
--------------------

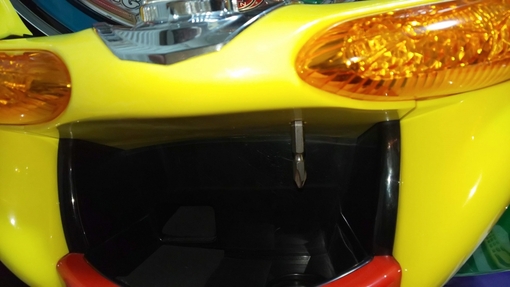

バラし始めた時にちょっと気になった鍵状の穴。
上皿の下側、通常では見えにくいけれど穴があってネジが見える。


そしてほぼバラし終わった時に分かったのですが、バラさなくても簡単にスイッチユニット部分にアクセス出来る構造になっている！
ここからバラすと僅かネジ1本で本体からスイッチユニットを取り外せるではないか！！俺の3時間は…。


玉貸ボタンの反応がイマイチ良くない場合はスイッチ交換してみてください。

お決まりですが、なぜかネジが余る^^;どの部分のネジ付け忘れなんだろう。もう一回バラすのが面倒すぎるから付けないけど。


平和、アムテックスの機械は昔からアウトセンサーをワンタッチで取り付けれるようになっていたりと良い構造してますね。

すっかりブログの事を忘れて放置しておりましたm(_ _)m
レトロ風玉貸し機の組み立て動画となります。
玉貸し機上部の「玉貸」プレートバックランプで状態を表します。
点灯：玉貸準備OK
低速点滅：玉貸し中（正常）
高速点滅：電源投入直後の1玉目、玉貸中の球切れ時
消灯：緊急停止中、又は、電源OFF

玉上機のスイッチ切り替えでリセットがかかってしまう症状は結果としては直りませんでしたが、ON-ONのスイッチからON-OFF-(ON)の中点があるスイッチへ変更することにより以前よりはリセットがかかりにくくなりました。

通常は玉上機はONになっています。
スイッチ切り替えでOFFを飛び越え一気に逆転の(ON)にするとリセットがかかってしまいます。

0.5秒くらいOFFになっていればリセットを回避出来るので、切り替えの際は一気に切り替えずに一旦OFFで切り替え動作を保持してから逆転の(ON)にする事でリセットを回避。


画像の電源スイッチは玉上機を含め玉貸機全体のON-OFFスイッチになります。

玉上機のスイッチは玉上機のみで回転方向の切り替えと停止です。

レトロ玉貸機の玉上機でトラブル発見。
玉上機逆転用のスイッチを付けていますが、正転－逆転を切り替えた際に瞬断が発生して制御基板側でリセットがかかる。
モーターを切り替えた瞬間の逆起電力が関係してるのかな。分からん。

今のトグルスイッチはON－ONのノンショーティングタイプ(2極双頭)を利用。
ゆっくりとスイッチを切り替えるとリセット現象は発生しない。

玉貸中に玉が噛んでしまって玉上機が停止してしまっている状態で逆転させると未払い出しの玉が0リセットされる。
逆転させる前に未払い出し数を確認し、逆転、リセット、その後は手動スイッチで払出要求数を加算すれば良いのですがスイッチ交換して症状回避が出来るなら交換が良いかなと思っています。

交換するトグルスイッチはON－OFF－(ON)の中点オフタイプにする。
交換してもダメだった場合は、上記のような手順で回転方向の切り替えを行っていただくようになります。
ハンダ付けと収縮チューブ処理がちょっと面倒…。

今更な感じはありますが玉貸機用の玉上機製作動画です。
ブログや動画の内容以外にも部品形状の変更などトライアル・アンド・エラーを経て4号機になっています。

玉貸機の上部に取り付けする装飾プレートは交換が出来るようになっています。
私にはプレートを交換するという考えがなかったのですがアイデアいただいたので具現化しました。

プレートを差し込むだけなので置き場所もとらないし簡単に交換可能です。

---

装飾プレートは透明アクリル板の上に白下地シール＋透明シートに印刷したものを貼り付けする予定でしたが、白下地に透明シールなら白下地のシールに印刷で良いんでない？と今更ながら気が付き光沢コート紙「ラベルシール」を手配。はがせないと貼り直しとか不便だなぁと思って更に「キレイにはがせるラベルシール」耐光・耐水タイプを手配。

印刷してみた。

何度も設定を変えて印刷してみたけど矢印のようにムラが出る。

それと透明アクリル板に貼り付けするわけですが気泡が入る。
イメージとしてはスマホ画面に傷防止シールを貼り付けする時みたいな感じ。

画像では分かりにくいですが光が当たっている部分もかなり気泡ありで見るに堪えん。
バックライトを当てていない場合は気泡が入っていても分からんが、バックライトを当てるのでこりゃダメだ…用紙、高かったのに…(T_T)

コピー用紙に印刷した場合はキレイに印刷されるのです。
↓ダメ元でコピー用紙を貼り付けしてみた。

これなら購入者さんが装飾を変えたいと思った時に「低コスト」で「容易」に「作ること」が出来るようになりました。
一応、3枚分のアクリルプレート作ります。


ラベルシールは無駄になってしまいましたが結果として納得出来るものが完成。
次は本体側の装飾プレート（脱着可能）を製作開始です。

玉貸機上部用のジェットカウンターで1000玉くらい流すと詰まる。
ジェットカウンターに行く前に詰まる。

両手ですくえる300玉くらいなら詰まりの発生は無いけれど、ジェットカウンターに流れ込むスピードがジェットカウンターの計数するスピードを上回ると流れ込む部分で詰まる。

700～800個用の小型ドル箱を利用されるので最低でも800玉を流して詰まらないようにしないといけない。
原因は四方八方＋上から玉が一気に流れてくるから詰まるわけで玉の流れを変えてやれば良いのでは？と推測。

中央に50mm幅の板を設置。
これで上からと左右からの流れ込みが少なくなり手前と奥からの流れ込みになる。
結果は上々！1000玉流してもスムーズな流れ込みで詰まりなし。
俺すげー♪

板の上に玉が残るので減音と傾斜をつけるためにゴムシート貼り付けで終了だ。

レトロ風玉貸機の上部に設置するためのジェットカウンターです。
販売開始した7個センサーの「ジェットカウンターもどきのパチンコ玉計数機V2」そのままではジェットカウンターの高さがありすぎて設置しにくいので高さを抑えた物を新たに設計。

ジェットカウンターへ流れ込むための傾斜板はまだ設置出来ていません。
カウンターは筐体の表面に設置。遮光プレートも設置したので7セグの光量が抑えられて見やすいです。


後々に装飾としてアクリルプレートを設置しても差し支えないように面一で設置。
頻繁にリセットする場合は押しづらいですがリセットボタンも飛び出さないよう内部へ。
直径5mm以下の棒でリセットボタンを押すか電源を切ると表示は0になります。

遊んでいる途中で玉貸機のストック玉が無くなった場合は、出玉を流して計数、表示をリセットしなければ累計加算。
遊び終わった後に出玉を計数して電源OFFという流れかな。

遮光プレートははめ込んでいるだけなのでギンギンに光っている7セグの方が好みであれば、ボタン穴からL字の物を突っ込んでプレートを引っ張って外すか、裏側からカウンターを外してプレートを押し出せば取り外せます。

ジェットカウンターもどきのパチンコ玉計数機Version2にて7個センサー用の筐体の試作品が出来上がりました。
何度か玉づまりが発生していたので原因を特定して解消（したとおもう）した量産一歩手前の試作品です。
ただし、試作品は組み立てがとてもやりづらいのでもう少し組み立てしやすい構造に変更予定です。

【試作品サイズ】
幅140ｍｍ（本体112ｍｍ+固定足14ｍｍ×2）×奥行き80.5ｍｍ×高さ65ｍｍ
【構成部材】
・ジェットカウンターもどきのパチンコ玉計数機Version2
・アップカウンター（1玉単位） ・ACアダプター

ジェットカウンターもどきのパチンコ玉計数機がVersion2になってスペックアップしました。
現状では計数センサー7個用の筐体を作れていないので正確な計数スピードは分かりませんが、計数センサーが5個でパチンコ玉400個約11秒、1000玉で約20秒。
計数センサーが7個に増えたので計数スピードは20%アップしたとしてパチンコ玉400個で9秒くらいでしょうか。
Version2の特徴として拡張機能で計数センサーを最大14個にまで増やせますが、開発継続が必要となります。
基板パターンは拡張出来るよう準備済み。

実機が入手しにくいのもあり家パチの非循環派は非常に少なくニーズが少ない為、状況によって開発は中止するかもしれません。

---

パチンコも封入式が2022年春頃から登場するかもしれないので、家パチグッズはあと2～3年が目処になるかもです。

勝手にスペックアップのコーナー！
ユーザーさんからのご依頼にはありませんでしたが、玉上機4号機にて逆転/玉抜き機能を勝手に追加しました。

電源の入り切り用トグルスイッチの下につけていた予備のトグルスイッチにて操作します。
レバーは下側で玉上機は正転、トラブル時などにレバーを上にすると玉上機を逆転させる事が出来るようになりました。

通常は玉上機内で玉が噛んだ（歯車部分で詰まった）際に逆転させて解消させるくらいですが、玉上機の破損や玉貸機を別の場所に移動などさせる際に玉貸機を軽くするための玉抜きとしても使えます。

一番大きな用途としてはメンテナンスの際の玉抜きとして絶大な威力を発揮します。
今までは玉上機を玉貸機筐体から外す際、玉上機から上部へのレール部分の継ぎ目にパチンコ玉があり引っかかって玉上機が取り出せ無いので、手を突っ込んで細い棒などで強制的に玉を動かして玉上機を取り外ししていたので非常に手間がかかっていました。
この玉抜き機能を付加することによりレール内の玉を強制的に排出出来るので、排出後は容易に玉上機を取り外すことが可能になりました。

玉貸機のプログラムが出来上がりました。

あふれた際に払出を強制的にストップさせる緊急停止プログラムも有効にしました。
払出装置から玉が排出されてノズルへ向かうのですが、排出された玉をノズルから出さずに放置すると当然ながらパチンコ玉があふれるので、あふれを検知してモーターストップ。
あふれが解消されたら自動的に払出を開始します。

当然ながら前回の誤差玉事件に続き緊急停止も色々とバグがあり試行錯誤。
緊急停止はプログラムだけなのでハード面は考慮する必要がなく誤差玉事件に比べて原因究明しやすかったです。

---

スイッチ付き電源タップ3口はＡＣアダプターの配線が当たってしまい内部に設置出来ませんでしたので、別途トグルスイッチとスイッチ付き2口コンセントを取り付け。
電源のON/OFFはトグルスイッチにて行います。


取付可能場所は筐体右奥のみですが、この場合はスイッチの入り切りがとてもし辛いので却下。


予定していた扉面への取り付けは、ＡＣアダプターのしっぽ部分が内部に当たってしまい扉が閉まらないというびっくり仕様。


筐体左下付近に電源のON/OFFスイッチ取り付け。


苦肉の策で見た目は悪くなってしまいますがスイッチ付き2口コンセントを筐体右奥に設置、L型変換を使ってACアダプターを上向きにする事により最大2個までACアダプターが設置可能になりました。
スイッチの入り切りはトグルスイッチで行うので、この2口コンセントのスイッチは入れっぱなしでok。


払出後のノズル部分を改良しました。

傾斜を大きく取れないため、初期型では支柱に邪魔をされて筒に落ちていかず玉が残ってしまう事がありましたが支柱を中央に移動させることにより玉残りの症状が改善しました。


3cm程度出ているノズル部分にアルミを巻きつけ装飾。
ステンレスパイプや金属単管は、加工が大変すぎるので金属以外で代用です。

---

払出ノズル本体の改良



初めは12mmの合板を階段状に削っていましたが、手前両角部分に5mm以上のスペースがあるので玉が残ってしまう。
アクリル板にて作り直し傾斜をつけて玉残り解消、ノズルから排出するまでの内部の玉貯留数も若干ですが多くなりました。
取り出しも容易なので破損した際の交換や改良も非常にやりやすい構造です。

黒シール貼り付けの際にシワが出来てしまったm(_ _)m

---

表面上部の電飾用パネル部分


LEDは拡散キャップをかぶせたほうがキレイ。
アクリル板+白シール+シール（文字やイラスト）での仕様でいこうと思う。

最終的に全体はこんな感じになりました。

シールの大きさがA4サイズで1.5mm～2mm程度の未貼付け部分が出るため、目隠しとして両サイドに15mmの黒帯を貼り付け。

表面扉を開けなくても小窓から中の状態確認が出来ます。



7月から色々と原因調査と対策を行っていたパチンコ玉の過払出しが解消しました（したと思う）。
症状としては
・毎回発生するわけではないが、払出数やタイミングによってちょいちょい誤差玉が発生する
・誤差は多く払出しされていて、払出数の不足になるような誤差はない
例えば払出要求数25玉で払出数が26玉だが、払出の表示は25玉になっている

原因候補は、
・払出を検知出来ていないので検知ルーチンプログラムにバグがある
・ハード面(部品構成)がおかしい/玉の通過スピードに対して部品の反応速度が追いついていない
・払出装置のステッピングモーターや玉上機のモーターが起動する際の電力不足(瞬断など)

対策
プログラムはかなりイジッてみたけれど全く改善せず(T_T)
部品構成はブレッドボード試作品で動いていた物と同一だけれど、各台計数システムで使っていた単独の計数部品構成とは部品のメーカー等が違う。部品をとっかえひっかえして単独の計数機と同じ部品構成にしたけれど改善せず(T_T)
モーター起動時の電力不足の疑いは玉上機の配線を抜いて玉貸機無しで玉貸機単独動作をさせてみたけれど改善せず(T_T)
払出を検知する回路でノイズを拾っている可能性もあるけど、配線直つなぎでも変わらなかったので可能性はかなり低い。

ほんと原因が分からずまいった。


やっぱりプログラムでバグあるのかな…と思っていましたが、各台計数システムの単独計数機をつないでみると誤差なく正常に払出された！！…ん？玉貸機で使っている部品は単独計数機と同じに変更したのに正常動作せず外部接続にした場合だけ何で正常動作？ノイズか？？

基板を見比べていたら単独の計数機には12V用の電解コンデンサが付いている。

玉貸機だけの場合は12V用コンデンサ2個、計数機を外部にした場合は12V用コンデンサ玉貸機側2個+単独計数機側1個の合計3個になる。2個では誤差ありで3個で安定するという事は電力不足？
玉上機を動作させていない状態でも誤差が出ていたので電力不足は除外したが、これが原因か！

コンデンサ追加実験で徐々に減らしていって100uFを1個追加でも正常動作しました。
※追加100uF未満は未実験
手持ちの電解コンデンサが30個以上あるので電解コンデンサ2個、セラミックコンデンサ1個追加して合計300uF増やしました。

---

電源タップの取り付けが残っていますがおおよそこんな感じになります。
※右奥に100V配線用穴あけ必要
※扉上部中央付近に電飾用の窓を開ける
※画像右下の払出ノズルユニット上にのぞき窓を開ける
※100V用電源タップを取り付けする

まだまだスペースが余っているように見えますが、扉の開閉でセレクターが通る場所には何も設置が出来ないのと、ACアダプターが出っ張るので内部スペースはもういっぱいです。

玉貸号機や玉上機までのボックスを設置して動作確認してみた。


難しいわ～。
歯車の回転スピードやパチンコ玉の流れ方などによって、歯車にパチンコ玉を挟めなかったり、逆に噛んでしまって動作が止まってしまったりと縦型玉上機は難易度が高いですね。
今度は玉上機4号機として横に寝かせた状態での製作実験に移行。

---

上部ストックスペースはほぼ完成（と思いたい）

玉貸機の内部に玉上機を移設するために、玉上機の3号機を製作中です。
まだ完成していませんが机上スペックとして1分で400玉以上のパチンコ玉を搬送可能。
揚げ高は300mmOKの確認済み。

今の所は割と小さく作れています。

玉上機用モーターのパワー不足の原因が判明。

予備モーターを電源に直接つなぐと手では全く回転を止めることが出来なかったが、玉上機として組んでいるモーターだと容易に回転を止めることが可能だった。
組んでいるモーターが弱ったか壊れかけなのかとも思ったが、接続している回路・・・。

はい、電子回路側の問題でした。
モーター制御回路も再検討となりました(´・ω・｀)

電源に直つなぎでは供給スピード、トルクともに問題なしを再確認。
また玉上機から払出装置へのルートでオーバーフローした玉を玉上機の歯車部分へ落とすことにより振動が発生してストックスペースの玉づまりも解消するようだ。

どちらにしてもストック玉数が少ないので、改変は必要。

・玉上機の筐体構造変更：ストック玉増量させるため
・玉上機変更：ストック玉増量、ストック玉を出来るだけ残さず搬送出来るようにするため
・玉上機モーター制御回路変更：現状ではトルク不足なのでスペックを活かせるようにするため

連休の間は朝から晩までどっぷりと取り組みましたが、試行錯誤の連続でした。

2000発は少なすぎる。要改良。


玉が残る問題は、現在底板を1枚板で作っているが部材を複数に分けて再製造予定。
さらに段差と傾斜をつけて設置してある程度は玉を排出できるようにしたい。


仕切り板2枚仕様は写真を撮り忘れた。
詰まりはマシになったがストック玉がさらに1900発と少なく…ボツです。
モーターに直接玉の力がかかっている現状では、回転体のスピードが落ちてしまいストック玉が多い状態では供給スピードが追いついていない。
ストック玉が少なくなってくると改善はされるが、最初から最後までスムーズな動作ではないので玉上機を再設計する。

玉上機は30cmくらい揚げれると思っていたけれど、モーターのトルク不足で揚げ高はあまり取れなかった。ストック玉を内部の下部に設置する方法はダメになりました。
ストック玉を増やすためにモーター位置を下げて揚げ高を出すと排出装置の払出スピードに玉の供給が追いつかないかもしれない。
いろいろほぼ最初からやり直しです。

↑ハイブリッド玉上機は3作目にて動作OK！

---

2500玉投入したところ。

結果、動かねぇ…。

予想はしていましたが原因は大量のパチンコ玉の重さ（低い方へ流れようとする力）がモーター部分にかかってしまうのでモーターが動かない。
モーターは手で止められないくらいのトルクはあるんですがパチンコ玉に負けました。

下記のように改良予定。

モーター手前に仕切り板を設置してパチンコ玉の力が直接モーターへかからないようにする。
仕切り板の下側はパチンコ玉の1.5～2倍くらいのパチンコ玉通路にするのは問題なさそう。

仕切り板を入れるとストック出来る玉数は100～200玉くらい減ってしまうかな。
改良続行です！

玉貸機の玉上機を動作させる非接触型近接センサーもイマイチだった。
センサーの取り付け位置の問題なんですが、供給用レールを通るパチンコ玉にセンサーが反応しすぎで玉上中にモーターがちょいちょい止まりかけになってしまう。
↓レール直下に近接センサー設置
パチンコ玉の供給スピードが払出装置に追いつかないと払出がコマ送りに変わるので一気に玉が出てこずストレスがたまる。


---

玉貸機の製作が落ち着いたら作るつもりだった玉上機。
結果として玉貸機と玉上機を組み合わせをする必要が出たので、製作優先順位を上げて簡易玉上機（磁石）と通常の玉上機（歯車）のハイブリッド試作開始。

磁石を埋め込んでいるので歯車にパチンコ玉がガッチリとハマり、歯車からちょっと離れたパチンコ玉も吸い寄せます。
歯車の耐久性不明なんですが玉の揚げ高は100mm以下なので大丈夫なような気がしないでもない。もう少し玉の間隔を空けてアクリル板の強度確保が必要かも。
※実機裏面のアウト玉排出位置から裏面上部の補給玉を入れる上皿までの玉上機は改めて開発
ハイブリッドはコストかかります。手間がかかります。
玉上機筐体をまだ作っていないが「安定動作すれば良し！」とする。

ここの機構（ストック玉を払出装置へ流し入れる機構）が完成しないと玉貸機自体が完成しない。
※電子コインセレクターと信号変換ユニット、玉貸制御基板の連携は確認済み


この歯車プレート面を底に向けて設置する予定なので少ないパチンコ玉でも玉上げ動作が出来るようなイメージ。ちゃんと動くかどうかはまだ分からん。
簡易玉上機の玉上げプレートを流用しているので磁石は一つ飛び設置。玉の補給スピードや動作の仕方によっては外周にある18個の穴の全てに磁石埋め込みが必要かもしれない。
