簡易版の玉上げ機製作途中です。

払出装置へ流れるパチンコ玉の整流ルートが200mm以下しかなく、ギチギチにパチンコ玉を詰め込む予定なのでそのままでは自然整流は不可と判断して玉上げ機で整流ルートのレールへ流すようにしました。※レールはまだ作ってません

通常の玉上げ機は、歯車でパチンコ玉をガッチリ挟んでレールに押し込む感じですが、今回はスペースの関係でパチンコ玉を整流ルートのレールに「乗せる」ような感じになります。

磁石でくっつけてモーターの上に作る1～2列用の整流ルートのレールに乗せて、後は自然整流させます。
ストックするパチンコ玉の押す力が整流ルートのレールにかからないので自然整流が可能になるはず。

輪っかに穴がいっぱい空いているのは全て磁石を組み込んで1玉ずつくっつけようと思っていましたが、画像のように1穴飛ばしでは1つの磁石に3玉くっつくので十分な揚玉数がかせげそうです。
実際に2500玉のパチンコ玉をストックスペースに入れてみないと、玉上げ機がちゃんと動くか分かりませんが、よさそうな感じ。

輪っかにパチンコ玉があたるのですがストックしているパチンコ玉全ての力がモロにあたると負荷がかかりすぎてうまく回転しないのではないかと思い、モーターの手前に5cm幅くらいの緩衝壁を作って左右から流れ込んで輪っかの磁石にくっつくようにしようかと思っています。
※文字ばかりだと分かりにくいですね

払出装置の払出スピードにある程度追従出来るくらいの揚玉能力にしたいですな。
ちなみにストックスペース内の高さ上限が74.5mmなのに、間違えて輪っか寸法を80mmで作ってしまったので、輪っかが当たる部分のストックスペース床面を6mmくらい掘ろうと思っております。

まだレールとか作ってないですが近日中に実験するので、しばらくお待ち下ちぃ。

払出装置の制御プログラムが完成。
7セグも5桁分設置するので要求数と払出数が一目で分かるようになります。

PICで7セグ制御や特定の数値で指定先へジャンプさせる際に使ったりするADDWF PCL,Fは、プログラムへの書く位置によってバグってリセットがかかってしまったり、行が1行増えただけでプログラムが動かなかったりするので、可能な範囲でプログラムの上の方へ持ってきたほうがよいかもしれない。
※PCレジスタにFの数値を加算してジャンプ

昔に7セグ制御する際にハマって困ったのをすっかり忘れてて、久しぶりに遭遇して気づくまでに丸2日費やしてしまった。
たった1行のnopを入れただけで動かなくなるとか…訳ワカメでかなり焦った。

ユーザー様のご依頼によりレトロな感じの玉貸機製作開始しています。
レトロミュージアムなどで設置しているような昔々の玉貸機です。
2021/4中旬時点で払出プログラムの試作プログラムでは処理がし辛いので改良中。

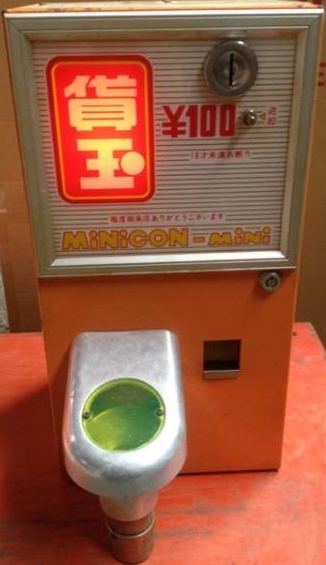

このオレンジ色の玉貸機画像は昔にホールで使われていた物で参考にしています。


【払出仕様】
・マルチコインセレクターへコイン投入でコイン毎の信号出力
・出力に対して信号変換ユニットにて任意の倍率で出力し玉貸機へ送信
・玉貸機で受信した信号数のパチンコ玉を払出
・電源投入後や玉不足などで払出出来なかった場合は、モーターをコマ送りに変えて玉補給や払出装置へパチンコ玉が流れてくるのを待つ（平和やアムテックスと同じ払出方法）
・玉が補給されたら通常の高速払出へ戻す
・玉切れ時などはLEDランプにて表示（表示方法は別途検討）
・払出玉数などは7セグで表示
・コインの連続投入時など払い出し中でも検知します
・基本的にメンテフリーを目指しますが、メンテがしやすい筐体構造やユニット構造にしたい
・筐体には2500玉（1玉4円換算）+αくらいのパチンコ玉をストック出来る構造


【払出装置】

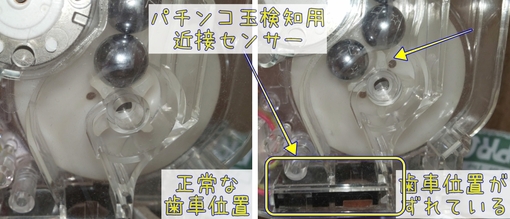

歯車の停止位置により払出個数にバラつきが出るので、正常な歯車位置になるように最初の払出や玉切れ時はコマ送り回転にする。
